InfiniiVision 3000T X-시리즈 오실로스코프

카테고리: 범용계측기, 오실로스코프 /

A. 주요사양 보다 많은 시간 동안 더 많은 신호 세부사항 확인 ? 8.5인치 용량성 터치 디스플레이 ? 초당 1,000,000개 파형의 초고속 업데이트 속도 ? 뛰어난 딥 메모리: 4Mpts ? 세그먼트화된 메모리(Standard) ? Infiniscan Zone Trigger(원하는 신호 포착하여 트리거 가능)  6개의 계측기가 한 대에 통합되어 더 많은 작업 수행 ? 동급 최강의 오실로스코프 ? FFT 혼합 도메인 분석 ? 통합 로직 타이밍 분석기(MSO, DSOX4MSO로 업그레이드 가능) ? 유일한 내장 20MHz 펑션 발생기: WaveGen ? 유일한 하드웨어 기반 프로토콜 분석기 ? 디지털 전압계(DVM) 기능  투자 보호 강화 ? 업그레이드 용이성: 구입 후 대역폭, 디지털 채널 또는 WaveGen 추가 가능 ? 시리얼 프로토콜 분석 어플리케이션 옵션: I²C, SPI, RS232, UART, CAN, LIN 및 I²S ? 마스크 테스트  제품 대역폭 최대 샘플링 속도 채널 메모리 DSOX3012T 100 MHz 5GSa/s 2 4 Mpts MSOX3012T 100 MHz 5GSa/s 2+16(Digital) 4 Mpts DSOX3014T 100 MHz 5GSa/s 4 4 Mpts MSOX3014T 100 MHz 5GSa/s 4+16(Digital) 4 Mpts DSOX3022T 200 MHz 5GSa/s 2 4 Mpts MSOX3022T 200 MHz 5GSa/s 2+16(Digital) 4 Mpts DSOX3024T 200 MHz 5GSa/s 4 4 Mpts MSOX3024T 200 MHz 5GSa/s 4+16(Digital) 4 Mpts DSOX3032T 350 MHz 5GSa/s 2 4 Mpts MSOX3032T 350 MHz 5GSa/s 2+16(Digital) 4 Mpts DSOX3034T 350 MHz 5GSa/s 4 4 Mpts MSOX3034T 350 MHz 5GSa/s 4+16(Digital) 4 Mpts DSOX3052T 500 MHz 5GSa/s 2 4 Mpts MSOX3052T 500 MHz 5GSa/s 2+16(Digital) 4 Mpts DSOX3054T 500 MHz 5GSa/s 4 4 Mpts MSOX3054T 500 MHz 5GSa/s 4+16(Digital) 4 Mpts DSOX3102T 1 GHz 5GSa/s 2 4 Mpts MSOX3102T 1 GHz 5GSa/s 2+16(Digital) 4 Mpts DSOX3104T 1 GHz 5GSa/s 4 4 Mpts MSOX3104T 1 GHz 5GSa/s 4+16(Digital) 4 Mpts B. 옵션&악세서리 어플리케이션 모델번호 ? 오실로스코프 기능 MSO 업그레이드 DSOXT3MSO 시리얼 프로토콜 ? 시리얼 트리거링 및 분석 기능 내장(I²C, SPI) DSOX3EMBD (-LSS) ? 컴퓨터 시리얼 트리거링 및 분석(RS232/UART) DSOX3COMP (-232) ? 센서 트리거링 및 분석(SENT) DSOXT3SENSOR (-SEN) ? 자동화 시리얼 트리거링 및 분석(CAN/CAN-FD/CAN-dbc/LIN) DSOXT3AUTO (-AMS) ? FlexRay 시리얼 트리거링 및 분석 DSOX3FLEX (-FLX) ? 오디오 시리얼 트리거링 및 분석(I²S) DSOX3AUDIO (-SND) ? MIL-STD 1553 및ARINC 429 시리얼 트리거링 및 분석 DSOX3AERO (-AER) 측정 어플리케이션 ? WaveGen 20 MHz 임의 파형/펑션 발생기 DSOX3WAVEGEN (-001) ? 디지털 전압계 및8디지트 카운터 통합 DSOXT3DVMCTR (-DVM) ? 전력 분석 어플리케이션 DSOX3PWR (-PWR) ? 마스크 한계 테스트 DSOX3MASK (-LMT) ? 향상된 기능의 비디오/TV 어플리케이션 패키지 DSOX3VID (-VID) 생산성 툴 ? 교육 키트(무료) DSOXEDK (-EDK) ? Infniium Offine 오실로스코프 분석 소프트웨어 N8900A ? 캡처 데이터의 무료 다운로드를 위한BenchVue 34840B ? 벡터 신호 분석기 소프트웨어 89601B (버전20 이상) ? BenchLink Waveform Builder Pro 및Basic 33503A 어플리케이션 번들 DSOXT3APPBNDL (DSOX3AERO, DSOX3AUDIO, DSOXT3AUTO, DSOX3COMP, DSOX-3EMBD, DSOX3FLEX, DSOX3MASK, DSOX3PWR, DSOXT3SENSOR, DSOX3VID, DSOX3WAVEGEN, DSOXT3DVMCTR, DSOXEDK 포함)    프로브 ? N2843A : 패시브 프로브500 MHz, 10:1, 1 MΩ, 11 pF 표준(채널당1개) ? N2756A : 16개의 디지털 채널을 가진MSO 케이블(MSOX 모델 및DSOXT3MSO에서 표준 옵션) ? N2870A : 패시브 프로브35 MHz, 1:1, 1 MΩ, 11 pF ? 10076C : 패시브 프로브500 MHz 100:1 감쇠(4 kV) ? N2804A : 300 MHz 100:1 차동 프로브, 4 MΩ, 4 pF, ±300 V DC+peakAC ? N2805A : 200 MHz 100:1 차동 프로브, 4 MΩ, 4 pF, ±100 V, 5 m 케이블 ? N2795A : 액티브 싱글 엔드 프로브1 GHz 1 pF 1 MΩ(AutoProbe 포함) ? N2797A : 액티브 싱글 엔드 프로브1.5 GHz (극한 온도용) ? N2750A : InfniiMode 차동 프로브1.5 GHz 700 fF 200 kΩ(AutoProbe 포함) ? N2790A : 차동 액티브 프로브100 MHz, ±1.4 kV (AutoProbe 포함) ? N2791A : 차동 액티브 프로브25 MHz, ±700 V ? N2818A : 200 MHz 10:1 차동 프로브(AutoProbe 포함) ? N2819A : 800 MHz 10:1 차동 프로브(AutoProbe 포함) ? 1147B : AC/DC 전류 프로브50 MHz 15 A (AutoProbe 포함) ? N2893A : AC/DC 전류 프로브100 MHz 15 A (AutoProbe 포함) ? N2820A : 2 채널 고감도 전류 프로브50 uA ~ 5 A ? N2821A : 1 채널 고감도 전류 프로브50 uA ~ 5 A ? N7020A : 전력 레일 프로브2 GHz, 1:1, 50 Ω에서 ±24 V의 옵셋 범위  권장 악세서리 ? DSOXLAN : LAN/VGA 연결 모듈 ? DSOXGPIB : GPIB 연결 모듈 ? N2747A : 전면판 커버 ? N6456A : 랙 장착 키트 ? N6457A : 휴대용 소프트 케이스 및 전면판 커버 C. 제품 관련 자료 (매뉴얼) InfiniiVision 3000T X-Series Oscilloscopes 다운 (제품사양서) InfiniiVision 3000T X-Series Oscilloscopes 다운

자세히 보기

E36300 시리즈 DC전원 공급기

카테고리: 범용계측기, DC 전원 공급기, 분석기 /

A. 주요사양 - 낮은 출력 리플/노이즈 및 정확한 전압/전류 측정을 통해 테스트할 수 있으며 차세대 통찰력을 얻을 수 있습니다.- 세 개의 채널 모두에 전압과 전류를 동시에 표시하는 4.3인치 컬러 디스플레이- 0.03%의 낮은 프로그래밍/리드백 정확도- 출력 리플 및 노이즈: <2mVpp/350 uVrms- 데이터 로깅과 출력 시퀀싱 및 커플링- 전면 및 후면 출력 단자- 전압 및 전류를 위해 컬러 코딩된 채널과 개별 노브- USB, LAN, GPIB 인터페이스 지원- BenchVue 소프트웨어 지원 모델 전력(W) 1채널 2채널 3채널 전압(V) 전류(A) 전압(V) 전류(A) 전압(V) 전류(A) E36311A 80 6 5 +25 1 -25 1 E36312A 80 6 5 25 1 25 1 E36313A 80 6 10 25 2 25 2 B. 제품 관련 자료 (제품사양서) E36300 Series_Datasheet 다운 (제품사양서) E36300 Series_Product Fact Sheet 다운

자세히 보기

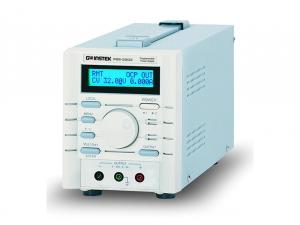

PSS 시리즈

카테고리: /

 주요 특징? Digitized Programmable Interface? High Resolution 10mV, 1mA? High Stability, Low Drift? Over-Voltage, Over-Current, Over Temperature Protection? Intelligent Fan Control (Changes by Output Power)? Built-in Buzzer Alarm? Labview Driver? Standard Interface: RS-232C? Optional Interface: GPIB (IEEE-488.2)? Optional European Jack Type Terminal The PSS-Series are single output, 96 or 100W, programmable linear DC power supplies. OVP, OCP, and OTP protect the PSS series and their load from unexpected conditions. The LCD panel simultaneously displays output and other parameters; the regulated cooling fan ensures low noise for comfortable operation. RS232C and GPIB interfaces, SCPI command sets, and LABVIEW drivers make remote control and ATE software development easier. (Note: only RS-232C or GPIBcan be installed at one time) The compact PSS series are suitable for any high resolution bench-top or rack mount application.

자세히 보기

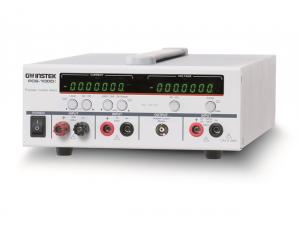

PCS-1000I

카테고리: /

 주요 특징? 6 1/2 digit voltage and current measurement resolution? Simultaneous current and voltage measurement? Five current measurement levels (AC&DC): 30mA/ 300mA/ 3A/ 30A/ 300A? AC voltage measurement levels: 200mV/ 2V/ 20V/ 200V/ 600V? DC voltage measurement levels: 200mV/ 2V/ 20V/ 200V/ 1000V? Standard: USB& GPIB? CE verification PCS-1000I high precision AC and DC shunt meter can simultaneously measure current and voltage with the maximum 6 1/2 measurement resolution. GW Instek rolls out the new PCS-1000I isolated output high precision current shunt meter, which inherits the simultaneous voltage and current measurement function of PCS-1000. PCS-1000I adopts five sets of independent shunt resistors to provide five current measurement levels, including300A,30A,3A, 300mA, and 30mA to meet the requirements of different current level measurements. Internally, PCS-1000I utilizes two sets of 24bits ADCs and low temperaturecoefficient electronic components to mainly focus on the current measurement of power supply devices. High precision PCS-1000I can be used in adjusting and calibrating instruments. Additionally, temperature variation will not cause PCS-1000I to yield any measurement errors.  PCS-1000I can automatically select optimal measurement level with the maximum resolution so as to replace manual selection to save operational time. PCS-1000I provides a BNC output, which can connect with an oscilloscope to directly observe current waveform variation without using a current probe.  General oscilloscopes do not have isolated channels and their input and output are structured at a common point, therefore, the output load will likely result in measurement errors.  PCS-1000I’s isolated current output design can prevent measurement errors from an oscilloscope with non-isolatedoutputs.  PCS-1000I, a high precision AC/DC current shunt meter, not only provides USB and GPIB communications interfaces for users to remotely control the instrument but also conducts simultaneous voltage and current measurements. The SCPI communications commands of PCS-1000I allow users to remotely control PCS-1000I via a PC to operate measurement data readbacks. PCS-1000I will replace non-isolated output PCS-1000 models, which will be discontinued.

자세히 보기

InfiniiVision 4000 X-시리즈 오실로스코프

카테고리: 범용계측기, 오실로스코프 /

A. 주요사양 - 200MHz ~ 1.5GHz의 대역폭, DSO 및 MSO  빠른 업데이트 속도 - 초당 1백만 개의 파형 업데이트 속도- 4 Mpts MegaZoom IV의 완벽한 스마트 메모리 기술- 표준 세그먼트화 메모리  높은 유용성 - 업계 최대 크기의 12.1인치 용량성 터치 디스플레이- 터치식 인터페이스- 혁신적인 InfiniiScan Zone 터치 트리거 - 보이는 것은 모두 트리거링 가능   뛰어난 통합능력 - 5개의 계측기를 1대에 토합, 대역폭을 비롯한 완벽한 업그레이드 - 오실로스코프- 로직 분석기(MSO)- 시리얼 프로토콜 분석기, USB 포함(옵션)- WaveGen 20MHz 이중 채널 임의/펑션 발생기(옵션)- 3디지트 전압 및 5디지트 주파수 카운터 측정을 지원하는 디지털 전압계(DVM) 제품 대역폭 최대 샘플링 속도 채널 메모리 DSOX4022A 200 MHz 5 GSa/s 2 4 Mpts MSOX4022A 200 MHz 5 GSa/s 2+16(Digital) 4 Mpts DSOX4024A 200 MHz 5 GSa/s 4 4 Mpts MSOX4024A 200 MHz 5 GSa/s 4+16(Digital) 4 Mpts DSOX4032A 350 MHz 5 GSa/s 2 4 Mpts MSOX4032A 350 MHzMSOX 5 GSa/s 2+16(Digital) 4 Mpts DSOX4034A 350 MHz 5 GSa/s 4 4 Mpts MSOX4034A 350 MHz 5 GSa/s 4+16(Digital) 4 Mpts DSOX4052A 500 MHz 5 GSa/s 2 4 Mpts MSOX4052A 500 MHz 5 GSa/s 2+16(Digital) 4 Mpts DSOX4054A 500 MHz 5 GSa/s 4 4 Mpts MSOX4054A 500 MHz 5 GSa/s 4+16(Digital) 4 Mpts DSOX4104A 1 GHz 5 GSa/s 4 4 Mpts MSOX4104A 1 GHz 5 GSa/s 4+16(Digital) 4 Mpts DSOX4154A 1.5 GHz 5 GSa/s 4 4 Mpts MSOX4154A 1.5 GHz 5 GSa/s 4+16(Digital) 4 Mpts B. 옵션&악세서리 어플리케이션 시리얼 프로토콜  모델번호 - 임베디드 시리얼 트리거링 및 디코드 (I²C, SPI) DSOX4EMBD(-EMB) 컴퓨터 시리얼 트리거링 및 디코드 (RS232/UART) DSOX4COMP(-CMP) - USB 2.0 최대/저속 시리얼 트리거링 및 디코드 DSOX4USBFL(-USF) - USB 2.0 고속 시리얼 트리거링 및 디코드 DSOX4USBH(-U2H)** - 자동차 시리얼 트리거링 및 디코드 (CAN/LIN) DSOX4AUTO(-AMS) - FlexRay 시리얼 트리거링 및 디코드 DSOX4FLEX(-FLX) - 오디오 시리얼 트리거링 및 디코드 (I²S) DSOX4AUDIO(-SND) - 항공우주/방위산업 시리얼 트리거링 및 디코드 (MIL-STD 1553, ARINC 429) DSOX4AERO(-AER) ** DSOX4USBH는 1 GHz 및 1.5 GHz 모델이서만 이용할 수 있습니다. 측정 어플리케이션  모델번호 - 듀얼 채널 WaveGen 20 MHz 임의/펑션 발생기 DSOX4WAVEGEN2(-WAV) - 3 디지트 전압계 (DVM) DSOXDVM(-DVM) - 전력 분석 어플리케이션 DSOX4PWR(-PWR) - 마스크 한계 테스트 DSOX4MASK(-MSK) - 향상된 video/TV 어플리케이션 패키지 DSOX4VID(-VID) - Xilinx용 FPGA 동적 프로브 옵션 DSOX4FPGAX(-FPX) - USB 2.0 신호 품질 테스트 옵션 DSOX4USBSQ (-U2Q)*** *** USB 2.0 고속 테스트에서는 1.5 GHz 모델이 필요합니다. 생산성 툴 모델번호 - 교육 키트(무료) DSOXEDK(-EDK) - InfiniiView 오실로스코프 분석 소프트웨어 N8900A - 키사이트 스펙트럼 비주얼라이저 (ASV) 64997A - 벤터 신호 분석기 소프트웨어(버전 16 이상) 89601B - BenchLink waveform builder pro 및 basic 33503A   프로브 모델번호 - 패시브 프로브 700 MHz, 10:1, 10 MΩ N2894A - 16 디지털 채널 MSO 케이블 N6450-60001 - 고전압 패시브 프로브 250 MHz 4 kV 10076B - 1 GHz 1-pF 1-MΩ 액티브 싱글 엔드 프로브 (AutoProbe 포함) N2795A - 2 GHz 1-pF 1-MΩ 액티브 싱글 엔드 프로브 (AutoProbe 포함) N2796A - InfiniiMode 차동 프로브 1.5 GHz 700-fF 200 kΩ(AutoProbe 포함) N2750A - Extreme temperature active probe 1.5-GHz 1-pF 1-MΩ with AutoProbe N2797A - 차동 액티브 프로브 100 MHz, ±1.4 kV (AutoProbe 포함) N2790A - 차동 액티브 프로브 250 MHz, ±700 V N2791A - 차동 액티브 프로브 200 MHz, ±20 V N2792A - 차동 액티브 프로브 800 MHz, ±15 V N2793A - AC/DC 전류 프로브 50 MHz 15 A (AutoProbe 포함) 1147B - AC/DC 전류 프로브 100 MHz 15 A (AutoProbe 포함) N2893A - 2 채널 고감도 전류 프로브 50 uA ~ 5 A N2820A - 1 채널 고감도 전류 프로브 50 uA ~ 5 A N2821A   권장 악세서리 모델번호 - GPIB-LAN 외부 어댑터 N4865A - 랙 장착 키트 N2763A - 소프트 휴대 케이스 N2733B 하드카피 매뉴얼 N6455A C. 제품 관련 자료 (메뉴얼) InfiniiVision 4000 X-Series Oscilloscopes 다운 (제품사양서) InfiniiVision 4000A X-Series Oscilloscopes 다운

자세히 보기

N6705C/N6715C DC 전력 분석기

카테고리: 범용계측기, DC 전원 공급기, 분석기 /

(N670xB, N6705B 가 단종이 되고 N670xC와 N6705C로 대체 되었습니다.)A. 주요사양 - 시간 대비 전압, 전류를 측정 및 표시하여 DUT에 전력 시각화- DC 바이어스 공급 램프업/램프다운 비율 제어- GPIB, USB 및 LAN(LXI-Core)을 토한 컴퓨터 제어- 쉽게 재사용할 수 있도록 셋업 및 테스트를 저장하고 이름을 지정함- 중요한 turn-on/turn-off 시퀀스 셋업 및 보기 기능 설명 출력 속도 스템 전압 변화당 최대 160 μs 전압계 정확도 최대 0.025% + 50 μV, 최대 18비트 분해능 전류계 정확도 최대 0.025% + 8 nA, 최대 18비트 분해능 임의 파형 최대 100 KHz 대역폭, 최대 300 W 출력 스코프 기능 200 kHz에서 18비트 분해능으로 512포인트의 전압 및 전류 디지털화 데이터 로거 기능 20 μs ~ 60 s 측정 간격, 데이터 로그당 최대 500 M 판독 비휘발성 데이터 저장 4 GB B. 제품 관련 자료 (매뉴얼) N6705C DC Power Analyzer User Guide 다운 (제품사양서) N6705B Sesires Modular Power System Family 다운 (제품사양서) N6705C DC Power Analyzer Datasheet 다운

자세히 보기

34450A 5.5디지트 디지털 멀티미터

카테고리: 범용계측기, 디지털 멀티미터(DMM) /

A. 주요사양 - 초당 190회까지 판독하는 높은 판독 속도- 4-와이어, 캐패시턴스, 온도 등 11가지 측정 기능- 명암비가 높고 유연한 OLED 디스플레이- 히스토그램과 기본적인 통계 함수를 내장하고 있고 메모리 포인트가 최대 50,000개에 달하는 데이터로깅 기능- 다수의 연결 방식 지원 ? USB, 시리얼 인터페이스(RS-232), GPIB(옵션) B. 제품 관련 자료 (매뉴얼) 34450A Multimeter 다운 (제품사양서) 34450A Multimeter 다운

자세히 보기

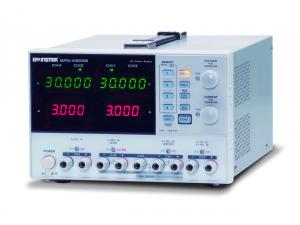

GPD 시리즈

카테고리: /

 주요 특징? 2/3/4 Independent Isolated Output? 4 LED Display Sets: 3 digits after decimal point? Resolution : 1mV/1mA, 100mV/10mA(GPD-3303D)? Digital panel control(rotary encoder Switch, rubber key with indicator)? User-friendly operation, coarse/fine volume control? 4 Sets Save/Recall? Key-Lock? Output on/off? Tracking Series and Parallel mode? Smart cooling fan achieving low noise? USB Standard Interface? PC Software & USB Driver? Labview driver The GPD-X303S Series contain the superior technology and high quality which GW Instek had established through its long history of power supply design and manufacturing.The GPD-X303 Series offers digital panel control, large display, bright LED indicators, high output resolution, 4 sets of setup memory, USB remote control and smart cooling fan control. Additionally , the GPD-X303S Series provide easy operation , a wide selection of panel setting and operation, a wide selection of panel settings. All these features make the GPD-X303 Series the most proming new comer in the power supply maeket.

자세히 보기

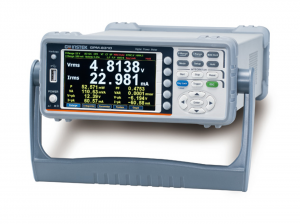

GPM-8310

카테고리: /

 주요 특징? 5” TFT LCD? DC, 0.1Hz ~ 100kHz voltage/current test bandwidth? 2 numerical display modes:    General mode: displays 2 main test items + 8 secondary test items;    Simple mode: displays the test values of 4 main test items? Waveform display: V (voltage), I (current), P (power)?? V/I can be measured to a deformed wave with CF of 3, and the half-range CF can reach 6 or 6A? 50th order of harmonic measurement and analysis (value and bar graph)? Integration function supports automatic level-changing? External current sensor input terminals (EXT1/EXT2)? Standard interfaces: RS-232C, USB device/ host, LAN, GPIB? Optional interface: Digital I/O (DA4) (must be installed before leaving the factory)? Optional accessory: GPM-001 GW Instek GPM-8310 is a digital power meter for single-phase (1P/2W) AC power measurement. Features include DC, 0.1Hz~100kHz test bandwidth, 16bits A/D, and 300 kHz sampling rate. It adopts 5” TFT LCD screen with a five-digit measurement display and provides 25 power measurement related parameters, and has a high-precision measurement capability. It also features the ability to display waveform (voltage/current/power), the integration measurement function, harmonic measurement and analysis of each order, external sensor input terminals, and various communication interfaces, etc., to help users achieve clear, convenient and accurate power measurements. This power meter is a most cost-effective power meter with most complete functionalities among the products of the same category.

자세히 보기

InfiniiVision 6000 X-시리즈 오실로스코프

카테고리: 범용계측기, 오실로스코프 /

A. 주요사양    새로운 대역폭 표준 - 매우 저렴한 가격의 업그레이드 가능한 1GHz ~ 6GHz 대역폭- 1mV/div에서 115uVrms의 저노이즈 플로어(1GHz/50Ω)- 6인치(15cm)에 불과한 깊이, 무게 15lbs(6.8kg)   새로운 시각화 표준 - 초당 45만 회의 파형 업데이트 속도- 하드웨어 InfiniiScan Zone 터치 트리거의 12.1인치 정전식 멀티터치 스크린- 옵션 지터 및 실시간 eye 다이어그램 분석  새로운 통합 표준, 완전히 업그레이드할 수 있는 6-in-1 계측기로 보다 많은 작업 수행 - 오실로스코프- 16개의 디지털 채널이 통합된 MSO 모델- 시리얼 프로토콜 트리거 및 디코드(옵션)- 통합 듀얼 채널 펑션/임의 파형 발생기(옵션)- 통합 3디지트 디지털 전압계(옵션)- 통합 10디지트 카운터 및 토탈라이저(옵션)- 향상된 컬러 FFT 및 14가지 다국어 음성 제어 추가 모델명 대역폭 최대 샘플링 속도 채널 메모리 DSOX6002A 1 GHz Upgradable to 6GHz 20 GSa/s 2 20 Mpts MSOX6002A 1 GHz Upgradable to 6GHz 20 GSa/s 2 + 16 digital 20 Mpts DSOX6004A 1 GHz Upgradable to 6GHz 20 GSa/s 4 50 Mpts MSOX6004A 1 GHz Upgradable to 6GHz 20 GSa/s 4 + 16 digital 20 Mpts B. 제품 관련 자료 (매뉴얼) InfiniiVision 6000 X-Series Oscilloscopes 다운 (제품사양서) InfiniiVision 6000 X-Series Oscilloscopes 다운
