SMA Connector

카테고리: /

  Electrical Characteristics Impedance 50 ohm Frequency range DC ~ 18 GHz VSWR max. < 1.22 Insertion Loss 0.05 X √F [GHz] RF Leakage -90 dB max Voltage rating 350 Vrms, sea level Environmental Characteristics Temperature range -55 ℃ ~ 125 ℃ Thermal shock MIL STD 202, method 107, Condition B Vibration MIL STD 202, method 204, Condition D Corrosion MIL STD 202, method 101, Condition B Moisture resistance MIL STD 202, method 106 Shock MIL STD 202, method 213, Condition I Mechanical Characteristics Durability 500 mating Engage/Disengage < 23 Nㆍcm Mating torque 80 ~ 110 Nㆍcm Coupling nut retention 270 N

자세히 보기

N Connector

카테고리: /

  Electrical Characteristics Impedance 50 ohm Frequency range DC ~ 18 GHz VSWR max. < 1.22 Insertion Loss 0.04 X √F [GHz] RF Leakage -90 dB max Voltage rating 1000 Vrms, 50 Hz Environmental Characteristics Temperature range -55 ℃ ~ 125 ℃ Thermal shock MIL STD 202, method 107, Condition B Vibration MIL STD 202, method 204, Condition D Corrosion MIL STD 202, method 101, Condition B Moisture resistance MIL STD 202, method 106 Shock MIL STD 202, method 213, Condition I Mechanical Characteristics Durability 500 mating Engage/Disengage < 6.6 Nㆍcm Mating torque 150 ~ 170 Nㆍcm Coupling nut retention 450 N

자세히 보기

Precision Microwave Adapters

카테고리: /

  Frequency [GHz} Interface VSWR Max. DC ~ 50 GHz 2.4 mm, SMPM < 1.25 DC ~ 40 GHz 2.92 mm(K), SMP < 1.25 DC ~ 26.5 GHz HFSMA, SMP < 1.22 DC ~ 18 GHz SMA, N < 1.2 DC ~ 6 GHz MCX, MMCX. etc. < 1.2

자세히 보기

Phased Matched Adapters

카테고리: /

  Operating Frequency [DC to Max] Impedance Insertion loss VSWR Interface SMA(f) SMA(m) 2.92(f) 2.92(m) 2.4(f) 2.4(m) 18 GHz 50 ohm 0.12 dB Max @18 GHz 1.15 Max ● ● 40 GHz 50 ohm 0.15 dB Max @40 GHz 1.15 Max ● ● ● ● 50 GHz 50 ohm 0.25 dB Max @50 GHz 1.25 Max ● ●

자세히 보기

N6790 시리즈 모듈형 DC 전자로드

카테고리: 범용계측기, DC전자로드 /

A. 주요사양 N6791A(4 modules in mainframe), N6792A(2 modules in mainframe)Maximum 100W, 200W sinking power per moduleVoltage: Up to 60VCurrent: 20A, 40A Advanced operating modes: CV, CC, CR, CPArbitrary waveform generationHigh speed synchronized digitization of voltage and currentSuperior command processing time and current slew rateUSB, LAN, GPIB interfaces standardN6700C style user interface for ease of use and familiarity B. N6705C DC 전력 분석기 유연/구성 변경 가능가용 슬롯메인 프레임이 DC 전력 모듈을 4개까지 수용전력총 DC 모듈 출력 전력 600 W계측 제어GPIB, USB, LAN (LXI Class C 준수) C. N6790 전자로드(DC Electronic Load) 모듈 모델최대 전력최대 전압최대 전류슬롯 N6791A100 W60 V20 A 1N6792A200 W60 V40 A 2 D. 제품 관련 자료 (제품사양서) N6790 Series Electronic Load Modules다운

자세히 보기

82357B GPIB to USB 케이블

카테고리: 범용계측기, GPIB 및 연결 솔루션 /

A. 주요사양  - 82357B USB/GPIB 인터페이스 고속USB 2.0 ModelDescriptionRecommended Use82357BUSB/GPIB Interface- 자동 구성이 지원되는 고속 USB 2.0 ? 최대 1.15MB/s의 GPIB 전송 속도 ? 최대 14개의 GPIB 계측기 연결(데이지 체인 방식) B. 제품 관련 자료 (제품사양서) 82357B GPIB, USB and Instrument Control for easy PC-to-Instrument Connections다운

자세히 보기

DAQ970A 데이터 수집 스위치 장치

카테고리: 범용계측기, 데이터 수집 제어 장치(DAQ) /

A. 주요사양   - USB와 LAN을 포함한 3슬롯 메인프레임 - 6.5디지트(22비트) 내장 디지털 멀티미터, 새로운 솔리드 스테이트 멀티플렉서 모듈로 초당 최대 450채널 스캐닝- 8개의 스위치 및 컨트롤 플러그인 모듈에서 선택 - 내장 신호 컨디셔닝이 열전쌍, RTD 및 서미스터, AC/DC 전압과 전류 측정. 저항, 주파수/기간, 다- 이오드 테스트 및 커패시턴스 - 전원 차단 시에도 10만 회 판독이 가능한 비휘발성 메모리가 데이터 저장 - 4개의 TTL 경보 출력 외에도 각 입력 채널에 Hi/LO 경보 한계 추가   B. 모듈 제품 제품 속도(Ch/Sec) 최대 전압 최대 전류 DAQM900A 20채널 FET 멀티플렉서 450 120V 20mA DAQM901A 20채널, 2와이어 전기자 멀티플렉서 80 300V 1A DAQM902A 16채널, 2와이어 리드멀티플렉서 250 300V 50mA DAQM903A 20채널 액추에이터/범용 스위치 모듈 120 300V 1A DAQM904A 4x8 2와이어 매트릭스 스위치 모듈 120 300V 1A DAQM905A 듀얼 1:4 RF멀티플렉서(50Ω)모듈 30 42V 0.7A DAQM907A 다기능 모듈 8bit DIO - 42V 400A 26bit event counter - 42V - 16bit Analog output - ±12V 10mA DAQM908A 40채널, 1와이어 전기자멀티플렉서 100 300V 1A C. 제품 관련 자료 (매뉴얼) DAQ970A_manual(KO) 다운 (제품사양서) DAQ970A_Datashet 다운

자세히 보기

Streamline 시리즈

카테고리: RF장비, 네트워크 분석기 /

A. 주요사양 - 컴팩트하고, 휴대가 쉬우며, 연결이 용이함- 테스트 규모 크게 감소- 주파수 범위 300kHz ~ 26.5GHz- 테스트 포트 개수를 최대 4개까지 증대시키는 능력- 키사이트 고성능 VNA와 동일한 GUI와 측정 과학- 모든 전자 교정(ECal) 모듈 지원Frequency : 300kHz to 4.5 / 6.5 / 9 / 14 / 20 / 26.5GHzTest port : 2-port, S-parameter, 50 Ω, 3.5 mm connectors(4-port VNA can be configured with cascaded two instruments.) Analysis : Automatic fixture removal, time domain analysis, scalar calibrated mixer/converter measurements, multiport calibrated measurements, mixed-mode S-parameters B. 제품 관련 자료 (제품사양서) P937xA_Streamlibe Series_USB NA Datasheet 다운

자세히 보기

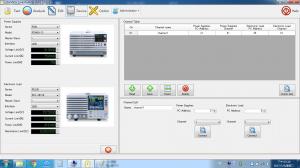

Link View 소프트웨어(무료 배포)

카테고리: /

 LinkView: The test solution of Energy Storage Device Automatic charging and discharging test of Energy Storage Device (LinkVIeW)GW Instek introduces LinkVIeW software to allow users to quickly set test instruments for the operation of charging and discharging tests on battery and super capacitor, etc. Users can define charging and discharging procedures to automatically execute procedures so as to obtain measurement results. History graphs are available and they can be exported to Excel for further analysis. Features? Long Term Power Monitoring of I, V, P(W)? Create/define operation sequence for controlling Source/Load behavior.? Simultaneously run test sequence of each channel and data logging? Data Analyzer:? VIeW chart: support Zoom In/Tracking of Samples? VIeW table: summaries testing result for VIeW and also each step including Voltage/Current/Power/VMax/Imax/PMax/AmpHour? Live Data Monitoring:? VIeW: Self-defined display range/offset adjustable? Controllable displayed curve? Programmable DC-Power supply: PSU/PSW/PSB series? Programmable DC-Load: PEL-2000/PEL-3000 series Charging and discharging connection diagram  Power supply/load setting  Charging and discharging procedure editing  Measurement and analysis displays (Support Zoom in and measurement tracking)   Data Analyze/ Point and View/ Zoom-In/ Zoom Out/ Mnemonics display of testing steps/ Testing parameter VIeW display of each step

자세히 보기

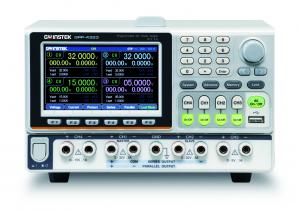

GPP 시리즈

카테고리: /

 제품 특징?4.3”TFT LCD Display?Supports Setting Value, Measurement Value and Output Waveform Display?Load Function (CC, CV, CR Mode)?Setting Resolution: 1mV / 0.1mA; Read Back Resolution: 0.1mV / 0.1mA?Low Ripple Noise: ?350uVrms/ ?2mArms?Transient Response Time: ?50uS?Utilizing Hardware to Realize Over Voltage Protection / Over Current Protection / Over Temperature Protection?Delay Function / Output Monitoring Function / Output Recorder Function?Intelligent Temperature Control Fan Effectively Reduces Noise?Sequential Output Function and Built-in 8 Template Waveforms?The Output Recorder Function Records The Output Voltage & Current Parameters with A Minimum Recording Interval of 1 Second.?Provides 10 Sets of Memory for Each Sequence/Delay/Recorder/Panel Setting Condition?GPP-3323 Supports A USB (Type A) Output Terminal?Standard: RS-232, USB, Ext I/O ; Optional: LAN, GPIB+LAN?Compatible with Commands of GPD-x303S Series

자세히 보기
