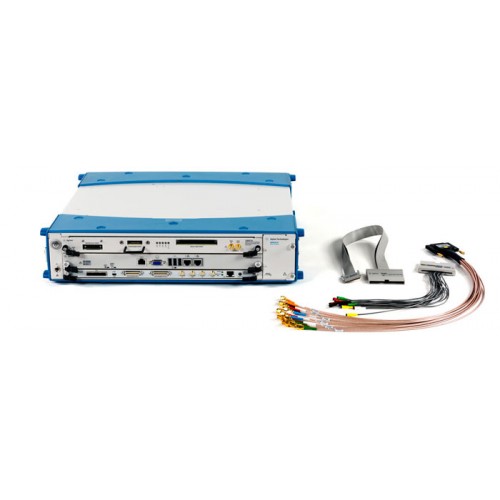

U4421A MIPI D-PHY 인터페이스용 프로토콜 분석기
A. 주요사양
- 키사이트의 최신 프로토콜 분석 솔루션을 사용하여 MIPI D-PHY 구성요소를 독립적으로 디버그 및
테스트하거나 MIPI D-PHY 기반 모바일 설계를 통합할 수 있습니다.
- MIPI D-PHY 분석기
: CSI-2 또는 DSI 트래픽의 패킷 레벨 트리거, 필터링, 디코드 및 분석
: 최대 1.5Gb 데이터 전송 속도, 최대 16GB 트레이스 깊이
: 1/2/4 데이터 채널 + CLK
: 상태 트래픽에 대한 “원시” 데이터 보기로 추가 문제 해결을 위한 통찰력 제공
- MIPI D-PHY 엑서사이저
: 사용자 정의 D-PHY 트래픽 생성
: 최대 1.5Gb 데이터 전송 속도, 최대 16GB 트레이스 깊이
: 속도, 회전율, 전압 레벨 및 레인 스큐 변경
: 유연한 패턴 생성(GUI, 패킷 삽입기 및 이미지 삽입기 사용)
- 유연한 프로빙 옵션
: 헤더 및 솔더인 연결을 지원하는 E5381A 플라잉 리드 (분석기)
: E5405A SoftTouch Pro 고밀도 헤더(분석기)
: SMA-SoftTouch Pro 브레이크아웃 어댑터(UNH-IOL에서 사용 가능) (분석기)
: U4422A SMA 케이블, 플라잉 리드 연결(엑서사이저)
- 종합적인 이미지 분석
: 옵션 001 ? 이미지 삽입기
: 옵션 003 ? 이미지 추출기
테스트하거나 MIPI D-PHY 기반 모바일 설계를 통합할 수 있습니다.
- MIPI D-PHY 분석기
: CSI-2 또는 DSI 트래픽의 패킷 레벨 트리거, 필터링, 디코드 및 분석
: 최대 1.5Gb 데이터 전송 속도, 최대 16GB 트레이스 깊이
: 1/2/4 데이터 채널 + CLK
: 상태 트래픽에 대한 “원시” 데이터 보기로 추가 문제 해결을 위한 통찰력 제공
- MIPI D-PHY 엑서사이저
: 사용자 정의 D-PHY 트래픽 생성
: 최대 1.5Gb 데이터 전송 속도, 최대 16GB 트레이스 깊이
: 속도, 회전율, 전압 레벨 및 레인 스큐 변경
: 유연한 패턴 생성(GUI, 패킷 삽입기 및 이미지 삽입기 사용)
- 유연한 프로빙 옵션
: 헤더 및 솔더인 연결을 지원하는 E5381A 플라잉 리드 (분석기)
: E5405A SoftTouch Pro 고밀도 헤더(분석기)
: SMA-SoftTouch Pro 브레이크아웃 어댑터(UNH-IOL에서 사용 가능) (분석기)
: U4422A SMA 케이블, 플라잉 리드 연결(엑서사이저)
- 종합적인 이미지 분석
: 옵션 001 ? 이미지 삽입기
: 옵션 003 ? 이미지 추출기
C. 제품 관련 자료
| (제품사양서) U4421A MIPI? D-PHY™ Protocol Exerciser&Analyzer | 다운 |
