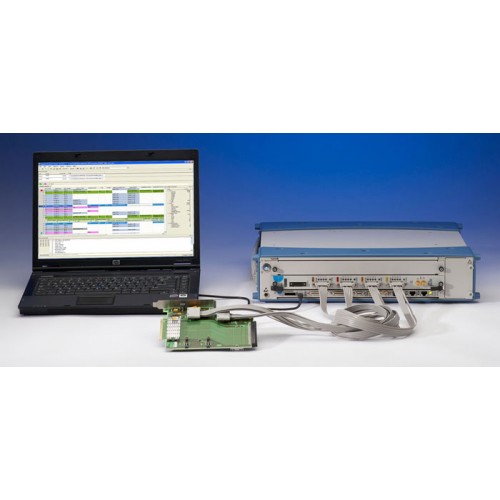

U4301B PCI Express 프로토콜 분석기
A. 주요사양
- 하드웨어
: 2.5GT/s(Gen1), 5.0GT/s(Gen2) 및 8.0GT/s(Gen3) 속도 지원
: x1 ~ x16 링크 폭 지원
: x1 ~ x8 양방향 8GB 캡처, x16 양방향 최대 16GB 캡처
: CEM 슬롯, M.2(M-key), SFF-8639 PCIe 인터포저, PCIe Gen3 미드버스 프로브, 플라잉 리드
- 데이터 보기 및 탐색
: 유연한 컬러링의 패킷 뷰어, 패킷 유형 또는 방향별 컬러
: 버스의 실제 데이터(헤더, 페이로드)를 표시하기 위해 패킷을 강조한 레인 보기
: 단순한 패킷 필터, 신속한 검색 및 자동 계산
: 하나의 보기를 빠르게 클릭하면 다른 보기의 같은 지점으로 곧 이동할 수 있도록 모든 보기 전반에
걸쳐 상관관계 구축
- 분석 툴
: 등화 분석을 포함한 LTSSM 개요는 링크 트레이닝 프로세스를 검증하고 장애 원인을 식별하는 데
유용합니다.
: 상세한 트래픽 패턴 분석 및 그래프 작성이 포함된 트래픽 개요
: 활용, 처리율, 응답 시간, 지연 측정을 통한 성능 분석(흐름 제어 분석 포함)
: 데이터 개요를 포함한 데이터 분석을 통해 PCIe, NVMe, AHCI의 트랜잭션 디코딩 구현
- 사용이 간편하고 강력한 상태 기반 트리거링
: 사용이 간편한 필터와 트리거
: 복잡한 시나리오 분석을 위한 고급 트리거링(예: 완료 누락)
: 2.5GT/s(Gen1), 5.0GT/s(Gen2) 및 8.0GT/s(Gen3) 속도 지원
: x1 ~ x16 링크 폭 지원
: x1 ~ x8 양방향 8GB 캡처, x16 양방향 최대 16GB 캡처
: CEM 슬롯, M.2(M-key), SFF-8639 PCIe 인터포저, PCIe Gen3 미드버스 프로브, 플라잉 리드
- 데이터 보기 및 탐색
: 유연한 컬러링의 패킷 뷰어, 패킷 유형 또는 방향별 컬러
: 버스의 실제 데이터(헤더, 페이로드)를 표시하기 위해 패킷을 강조한 레인 보기
: 단순한 패킷 필터, 신속한 검색 및 자동 계산
: 하나의 보기를 빠르게 클릭하면 다른 보기의 같은 지점으로 곧 이동할 수 있도록 모든 보기 전반에
걸쳐 상관관계 구축
- 분석 툴
: 등화 분석을 포함한 LTSSM 개요는 링크 트레이닝 프로세스를 검증하고 장애 원인을 식별하는 데
유용합니다.
: 상세한 트래픽 패턴 분석 및 그래프 작성이 포함된 트래픽 개요
: 활용, 처리율, 응답 시간, 지연 측정을 통한 성능 분석(흐름 제어 분석 포함)
: 데이터 개요를 포함한 데이터 분석을 통해 PCIe, NVMe, AHCI의 트랜잭션 디코딩 구현
- 사용이 간편하고 강력한 상태 기반 트리거링
: 사용이 간편한 필터와 트리거
: 복잡한 시나리오 분석을 위한 고급 트리거링(예: 완료 누락)
C. 제품 관련 자료
| U4301B PCI Express? 3.0 Analyzer Module | 다운 |
