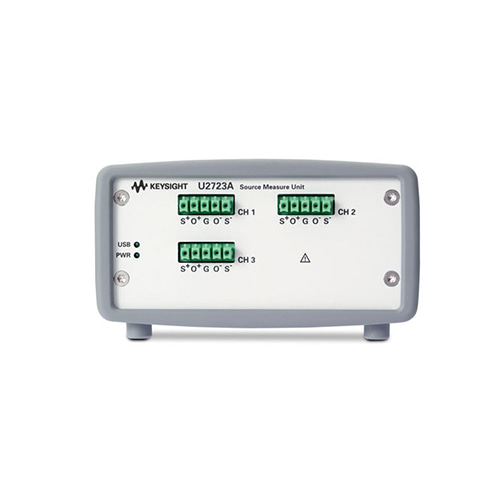

USB 모듈형 소스 측정 장치
A. 주요사양
? 3-채널, 4-사분면 작동 (± 20 V, ± 120 mA)
? 16비트 분해능으로 100 pA에 이르는 높은 측정 감도
? 0.1% 기본 정확도
? nA 레벨까지의 저전류 측정 기능
? 동일한 소싱 및 측정 기능을 지원하는 채널을 3개까지 지원할 수 있는 임베디드 테스트 스크립트(U2723A만 해당)
? 키사이트 측정 매니저 소프트웨어에서 IV Curve 어플리케이션 지원(U2723A만 해당)
? 더 빠른 상승/하강 속도(U2723A만 해당)
? 고속 USB 2.0 (480Mbps)
|
모델 |
U2722A/U2723A |
|
출력수 |
3 |
|
출력 정격 (0 ~ 50 에서) |
|
|
전압 |
?20 V ~ 20 V 채널당 |
|
전류 |
?120 mA ~ 120 mA 채널당 |
|
특수형 |
|||
|
U2722A / U2723A |
|||
|
범위 |
정확도 |
분해능 |
|
|
전압 프로그래밍/ |
± 2 V |
0.075% + 1.5 mV |
0.1 mV |
|
± 20 V |
0.05% + 10 mV |
1 mV |
|
|
전류 프로그래밍/ |
± 1 μA |
0.085% + 0.85 nA |
100 pA |
|
± 10 μA |
0.085% + 8.5 nA |
1 nA |
|
|
± 100 μA |
0.075% + 75 nA |
10 nA |
|
|
± 1 μA |
0.075% + 750 nA |
100 nA |
|
|
± 10 μA |
0.075% + 7.5 μA |
1 μA |
|
|
± 120 μA |
0.1% + 100 μA |
20 μA |
|
|
U2722A |
U2723A |
||
|
상승/하강시간 |
범위 |
정확도 |
정확도 |
|
저항 측정일 |
± 1 μA |
170.0 |
15.0 |
|
± 10 μA |
18.0 |
5.0 |
|
|
± 100 μA |
6.0 |
1.0 |
|
|
± 1 μA |
1.0 |
1.0 |
|
|
± 10 μA |
1.0 |
1.0 |
|
|
± 20 μA |
1.0 |
1.0 |
|
B. 제품 관련 자료
