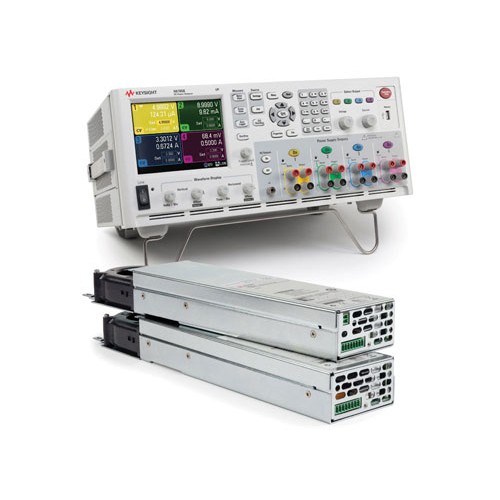

N6780 시리즈 소스 측정 장치(SMU)
A. 주요사양
- nA 및 μV까지 원활한 동적 측정 (N6781A 및 N6782A만 해당)
- 글리치 없는 작동 소싱 범위 또는 측정 범위를 글리치 없이 변경
- 동적 부하에 따른 안정적인 출력 전압을 위한 우수한 Transient 응답
- 2-사분면 또는 4-사분면 작동 : DC 전원 공급기 또는 전자 부하로 사용
- DC 출력의 빠른 변조로 최고 100 kHz까지의 임의 파형 생성
- GPIB, USB, LAN(LXI Core)을 통한 컴퓨터 제어
- 글리치 없는 작동 소싱 범위 또는 측정 범위를 글리치 없이 변경
- 동적 부하에 따른 안정적인 출력 전압을 위한 우수한 Transient 응답
- 2-사분면 또는 4-사분면 작동 : DC 전원 공급기 또는 전자 부하로 사용
- DC 출력의 빠른 변조로 최고 100 kHz까지의 임의 파형 생성
- GPIB, USB, LAN(LXI Core)을 통한 컴퓨터 제어
B. N6705C DC 전력 분석기
| 유연/구성 변경 가능 | |
| 가용 슬롯 | 메인 프레임이 DC 전력 모듈을 4개까지 수용 |
| 전력 | 총 DC 모듈 출력 전력 600 W |
| 계측 제어 | GPIB, USB, LAN (LXI Class C 준수) |
C. N6780 SMU 모듈
| 모델 | 최대 전력 | 최대 전압 | 최대 전류 | 설명 |
| N6781A | 20 W | 20 V | ±3 A | 배터리 드레인 분석을 위한 2사분면 소스/측정 장치 |
| N6782A | 20 W | 20 V | ±3 A | 기능 테스트를 위한 2사분면 소스/측정 장치 |
| N6784A | 20 W | ±20 V | ±3 A | 4사분면 범용 소스/측정 장치 |
| N6785A | 80 W | 20 V | ±8 A | 배터리 드레인 분석을 위한 2사분면 소스/측정 장치 |
| N6786A | 80 W | 20 V | ±8 A | 기능 테스트를 위한 2사분면 소스/측정 장치 |
D. 제품 관련 자료
| (제품사양서) N6780 Series SourceMeasure Units (SMUs) | 다운 |
