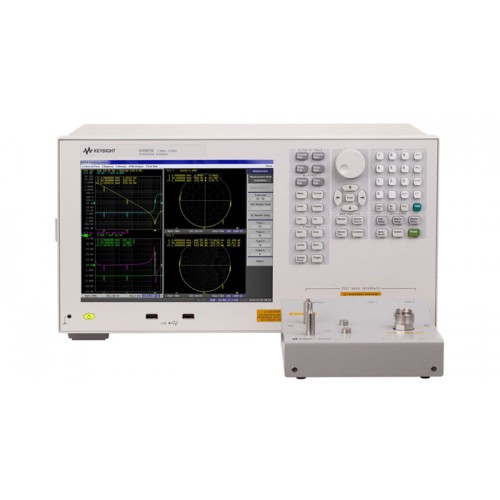

E4991B 임피던스 분석기
A. 주요사양
- 세 가지 주파수 옵션: 1MHz ~ 500MHz/1GHz/3GHz, 업그레이드 가능
- ±0.65%의 기본 정확도 및 120mΩ ~ 52kΩ의 임피던스 범위(10% 측정 정확도 범위)
- 측정 파라미터: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1(1. 옵션 001이 필요함)
- 내장형 DC 바이어스(옵션 001): 0V ~ ±40V, 0A ~ ±100mA
- 10.4인치 컬러 LCD(터치 스크린)의 4채널 및 4트레이스
- 데이터 분석 기능: 동등 회로 분석, 한계선 테스트
- 유전/자성 재료 측정(옵션 002): |εr|, εr‘, εr‘‘, tanδ(ε), |μr|, μr‘, μr‘‘, tanδ(μ)
- 온도 특성 측정(옵션 007) 및 신뢰할 수 있는 온웨이퍼 측정(옵션 010) 기능
- ±0.65%의 기본 정확도 및 120mΩ ~ 52kΩ의 임피던스 범위(10% 측정 정확도 범위)
- 측정 파라미터: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1(1. 옵션 001이 필요함)
- 내장형 DC 바이어스(옵션 001): 0V ~ ±40V, 0A ~ ±100mA
- 10.4인치 컬러 LCD(터치 스크린)의 4채널 및 4트레이스
- 데이터 분석 기능: 동등 회로 분석, 한계선 테스트
- 유전/자성 재료 측정(옵션 002): |εr|, εr‘, εr‘‘, tanδ(ε), |μr|, μr‘, μr‘‘, tanδ(μ)
- 온도 특성 측정(옵션 007) 및 신뢰할 수 있는 온웨이퍼 측정(옵션 010) 기능
| E4991B | |
| Frequency Range | 1 MHz to 500 MHz (Option 050) 1 MHz to 1 GHz (Option 100) 1 MHz to 3 GHz (Option 300) |
| Resolution | 1mHz |
| Accuracy without Option 1E5 | ± 10 ppm (23 °C ± 5 °C) ± 20 ppm (5 °C to 40 °C) |
| Accuracy with Option 1E5 | ± 1 ppm (5 °C to 40 °C) |
| Stability with Option 1E5 | ± 0.5 ppm/year (5 °C to 40 °C) (typical) |
B. 제품 관련 자료
| (제품사양서) E4991B Impedance Analyzer | 다운 |
