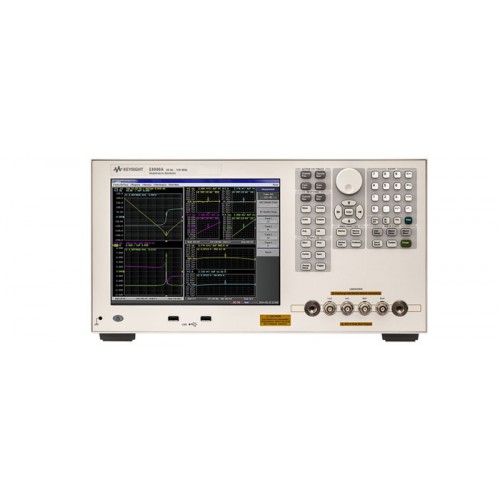

E4990A 임피던스 분석기
A. 주요사양
- 다섯 가지 주파수 옵션, 20Hz ~ 10/20/30/50/120MHz, 업그레이드 가능
- ±0.08%(일반 ±0.045%)의 기본 임피던스 측정 정확도
- 25mΩ ~ 40MΩ의 넓은 임피던스 측정 범위(10% 측정 정확도 범위)
- 측정 파라미터: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, Complex Z, Complex Y, Vac, Iac, Vdc, Idc
- 내장형 DC 바이어스 범위: 0V ~ ±40V, 0A ~ ±100mA
- 향상된 측정 스피드 옵션 (옵션 001. 10M/20M/30M/50M 옵션만 해당)
- 10.4인치 컬러 LCD(터치 스크린)의 4채널 및 4트레이스
- 데이터 분석 기능: 동등 회로 분석, 한계선 테스트
- ±0.08%(일반 ±0.045%)의 기본 임피던스 측정 정확도
- 25mΩ ~ 40MΩ의 넓은 임피던스 측정 범위(10% 측정 정확도 범위)
- 측정 파라미터: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, Complex Z, Complex Y, Vac, Iac, Vdc, Idc
- 내장형 DC 바이어스 범위: 0V ~ ±40V, 0A ~ ±100mA
- 향상된 측정 스피드 옵션 (옵션 001. 10M/20M/30M/50M 옵션만 해당)
- 10.4인치 컬러 LCD(터치 스크린)의 4채널 및 4트레이스
- 데이터 분석 기능: 동등 회로 분석, 한계선 테스트
| E4990A | |
| Frequency Range | 20 Hz to 120 MHz (Option 120) 20 Hz to 50 MHz (Option 050) 20 Hz to 30 MHz (Option 030) 20 Hz to 20 MHz (Option 020) 20 Hz to 10 MHz (Option 010) |
| Resolution | 1mHz |
| Accuracy without Option 1E5 | 7 ppm ± 1 mHz 7 ppm ± 1 mHz (at 5 to 40 °C, Typical) |
| Accuracy with Option 1E5 | 1 ppm ± 1 mHz (at 5 to 40 °C) |
| Stability with Option 1E5 | ± 0.5 ppm (at 5 to 40 °C, Typical) ± 0.5 ppm per year (Typical) |
B. 제품 관련 자료
| (제품사양서) E4990A Impedance Analyzer | 다운 |
