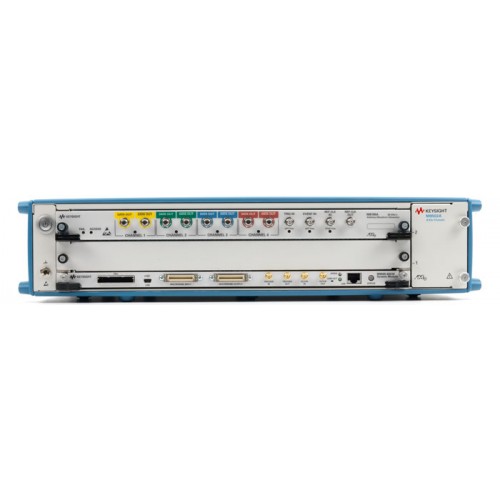

M8195A, M8195S 임의 파형 발생기
A. 주요사양
- 최대 65 GSa/s의 샘플 속도
- 모듈당 1, 2 또는 4채널, M8197A 멀티 채널 동기화 모듈로 4개 모듈에서 최대 16개 채널의 동기화
- 내장 주파수 및 위상 응답 교정
- 임베디드 DSP가 실시간 파형과 장애 생성 지원 (81195A 광 변조 발생기 소프트웨어와 함께 사용)
- 25 GHz 아날로그 대역폭
- AXIe 모듈당 2GSa 메모리, 16GSa까지 확장 가능
- 최대 1Vpp(se) 또는 2Vpp(diff.) 출력 진폭
- 최고 32GBaud 신호 및 그 이상
- 모듈당 1, 2 또는 4채널, M8197A 멀티 채널 동기화 모듈로 4개 모듈에서 최대 16개 채널의 동기화
- 내장 주파수 및 위상 응답 교정
- 임베디드 DSP가 실시간 파형과 장애 생성 지원 (81195A 광 변조 발생기 소프트웨어와 함께 사용)
- 25 GHz 아날로그 대역폭
- AXIe 모듈당 2GSa 메모리, 16GSa까지 확장 가능
- 최대 1Vpp(se) 또는 2Vpp(diff.) 출력 진폭
- 최고 32GBaud 신호 및 그 이상
| 제품 | 주파수 범위 | 주요 속성 | 신호 유형 | 출력 수 | 진폭 | 데이터 기능 |
| M8195A | DC ~ 20GHz 대역폭 | High speed AWG with up to 65 GSa/s sample rate and 20 GHz bandwidth on up to 4 channels per module | any arbitrary waveform | up to 4 channels (diff.) per module | 최대 1Vpp(se)(2 Vpp(diff.)) 앰프, 전압 윈도우 -1.0 … +3.3V | N/A |
| M8195S | The M8195S is a system bundle, consisting of - M8195A AWG module - M9502A 2-slot or M9505A 5-slot AXIe chassis - M9536A embedded controller or external PC connectivity | |||||
B. 옵션&악세서리
| Configuration | |
|---|---|
| Description | Product number |
| 1 channel, 65 GSa/s, 2 GSa per module | M8195A-001 |
| 2 channel, 65 GSa/s, 2 GSa per module | M8195A-002 |
| 4 channel, 65 GSa/s, 2 GSa per module | M8195A-004 |
| Upgrade to 16 GSa per module | M8195A-16G |
| Sequencer functionality per module | M8195A-SEQ |
| Fast switching per module | M8195A-FSW |
| Synchronization module for up to four M8195A modules including all synchronization cables | M8197A |
| Upgrade options for M8195A | |
| Description | Product number |
| Upgrade from 1 ch. to 2 ch. | M8195AU-U02 |
| Upgrade from 2 ch. to 4 ch. | M8195AU-U04 |
| Upgrade to 16 Gsa per module | M8195AU-16G |
| Sequencer functionality per module | M8195AU-SEQ |
| Fast switching per module | M8195AU-FSW |
| Accessories | |
| Description | Product number |
| 2 slot AXIe chassis with USB option | M9502A-U20 |
| 5 slot AXIe chassis with USB option | M9505A-U20 |
| AXIe embedded controller | M9536A |
| Cable-Assembly USB Type A-MINI B 28-AWG 5- Conductor 2-M-LG PVC | 8121-1243 |
| PCIe? desktop card adapter Gen 2 x 8 | M9048A |
| PCIe cable for M9048A desktop adapter | Y1202A |
| PCIe laptop card adapter Gen 1 x 4 | M9045B |
| PCIe cable for M9045B laptop adapter | Y1200B |
| Matched cable pair for M8195A AWG, 2.92 mm | M8195A-810 |
| Termination 50 Ohm, 26.5GHz | M8195A-820 |
| Software | |
| Description | Product number |
| Optical Modulation Generator Software | 81195A |
| Real-Time Signal Processing | 81195A-RSP |
| Optical Signal Properties | 81195A-OSP |
| System Software for M8000 Series of BER Test Solutions, Transportable, Perpetual License | M8070A-0TP |
| System Software for M8000 Series of BER Test Solutions, Network/Floating, Perpetual License | M8070A-0NP |
| DUT Control Interface, Transportable, Perpetual License | M8070A-1TP |
| MIPI C-PHY Frame Generation Interface for M819xA AWG, Transportable, Perpetual License | M8085A-CT1 |
| MIPI C-PHY Frame Generation Interface for M819xA AWG, Network/Floating Perpetual License | M8085A-CN1 |
| MIPI D-PHY™ Editor for M819xA AWG, Transportable, Perpetual License | M8085A-DT1 |
| MIPI D-PHY Editor for M819xA AWG, Network/Floating, Perpetual License | M8085A-DN1 |
| MATLAB license (standard) | N6171A-M02 |
| MATLAB license (extended) | N6171A-M03 |
C. 제품 관련 자료
| (제품사양서) M8195A Arbitrary Waveform Generator | 다운 |
