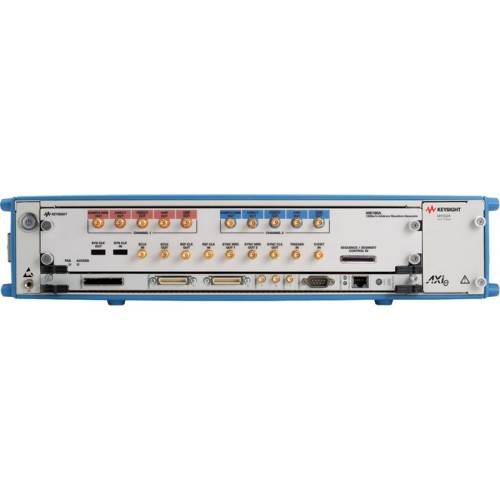

M8190A 임의 파형 발생기
A. 주요사양
- A Keysight AWG
- The source of greater fidelity
- Delivers high resolution and wide bandwidth simultaneously
- The source of greater fidelity
- Delivers high resolution and wide bandwidth simultaneously
| 제품 | 주파수 범위 | 주요 속성 | 신호 유형 | 출력 수 | 진폭 | 데이터 기능 |
| M8190A | DC to 5 GHz bandwidth, 50 MHz to 4.5 GHz bandwidth | Arbitrary Waveform Generator 14 bit / 8 GSa/s 12 bit / 12 GSa/s 128 MSa memory Upgrade to 2 GSa memory Advanced sequencing | any arbitrary waveform | 1 or 2, Differential and single ended | 3 different amplifier Direct DAC: 350 mVpp to 700 mVpp DC amplifier: 600 mV to 1.0 Vpp, output voltage window -1.0V to +3V AC amplifer, output power -10dBm to +10dBm | N/A |
B. 옵션&악세서리
| Description | Model number |
|---|---|
| 1 channel | 001 |
| 2 channel | 002 |
| 14 bit /8 GSa/s | 14B |
| 12 GSa/s/12 bit | 12G |
| Additional DC and AC amplifier | AMP |
| Digital up-conversion to carrier frequency | DUC |
| Upgrade from 128 MSa to 2 GSa memory per channel | 02G |
| Sequencer | SEQ |
| Fast switching | FSW |
| Microwave phase matched balun, 6.5 GHz, max SMA jack | M8190A-801 |
| Low pass filter, 2800 MHz, max SMA, VLF 2850+ | M8190A-805 |
| Low pass filter, 3900 MHZ max SMA, VLF 3800+ | M8190A-806 |
| Cable assembly coaxial?50 Ω, SMA to SMA, 457 mm length | M8190A-810 |
| Cable assembly coaxial?50 Ω, SMA to SMA, 1220 mm length | M8190A-811 |
| Dynamic control input cable | M8190A-815 |
| Connector-RF, SMA termination, plug straight, 50 Ω, 12.4 GHz, 0.5 W | M8190A-820 |
C. 제품 관련 자료
| (제품사양서) M8190A Arbitrary Waveform Generator | 다운 |
