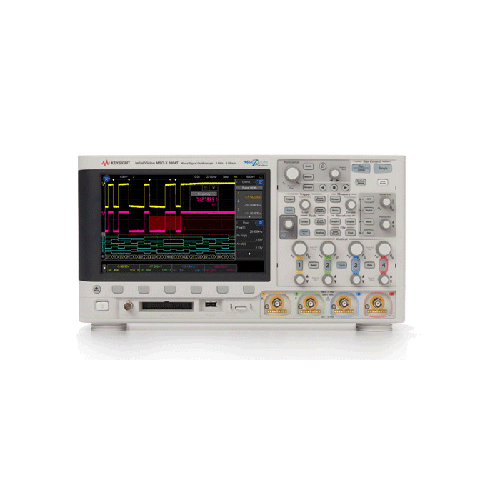

InfiniiVision 3000T X-시리즈 오실로스코프
A. 주요사양
- 보다 많은 시간 동안 더 많은 신호 세부사항 확인
? 8.5인치 용량성 터치 디스플레이
? 초당 1,000,000개 파형의 초고속 업데이트 속도
? 뛰어난 딥 메모리: 4Mpts
? 세그먼트화된 메모리(Standard)
? Infiniscan Zone Trigger(원하는 신호 포착하여 트리거 가능)
- 6개의 계측기가 한 대에 통합되어 더 많은 작업 수행
? 동급 최강의 오실로스코프
? FFT 혼합 도메인 분석
? 통합 로직 타이밍 분석기(MSO, DSOX4MSO로 업그레이드 가능)
? 유일한 내장 20MHz 펑션 발생기: WaveGen
? 유일한 하드웨어 기반 프로토콜 분석기
? 디지털 전압계(DVM) 기능
- 투자 보호 강화
? 업그레이드 용이성: 구입 후 대역폭, 디지털 채널 또는 WaveGen 추가 가능
? 시리얼 프로토콜 분석 어플리케이션 옵션: I²C, SPI, RS232, UART, CAN, LIN 및 I²S
? 마스크 테스트
|
제품 |
대역폭 |
최대 샘플링 속도 |
채널 |
메모리 |
|
DSOX3012T |
100 MHz |
5GSa/s |
2 |
4 Mpts |
|
MSOX3012T |
100 MHz |
5GSa/s |
2+16(Digital) |
4 Mpts |
|
DSOX3014T |
100 MHz |
5GSa/s |
4 |
4 Mpts |
|
MSOX3014T |
100 MHz |
5GSa/s |
4+16(Digital) |
4 Mpts |
|
DSOX3022T |
200 MHz |
5GSa/s |
2 |
4 Mpts |
|
MSOX3022T |
200 MHz |
5GSa/s |
2+16(Digital) |
4 Mpts |
|
DSOX3024T |
200 MHz |
5GSa/s |
4 |
4 Mpts |
|
MSOX3024T |
200 MHz |
5GSa/s |
4+16(Digital) |
4 Mpts |
|
DSOX3032T |
350 MHz |
5GSa/s |
2 |
4 Mpts |
|
MSOX3032T |
350 MHz |
5GSa/s |
2+16(Digital) |
4 Mpts |
|
DSOX3034T |
350 MHz |
5GSa/s |
4 |
4 Mpts |
|
MSOX3034T |
350 MHz |
5GSa/s |
4+16(Digital) |
4 Mpts |
|
DSOX3052T |
500 MHz |
5GSa/s |
2 |
4 Mpts |
|
MSOX3052T |
500 MHz |
5GSa/s |
2+16(Digital) |
4 Mpts |
|
DSOX3054T |
500 MHz |
5GSa/s |
4 |
4 Mpts |
|
MSOX3054T |
500 MHz |
5GSa/s |
4+16(Digital) |
4 Mpts |
|
DSOX3102T |
1 GHz |
5GSa/s |
2 |
4 Mpts |
|
MSOX3102T |
1 GHz |
5GSa/s |
2+16(Digital) |
4 Mpts |
|
DSOX3104T |
1 GHz |
5GSa/s |
4 |
4 Mpts |
|
MSOX3104T |
1 GHz |
5GSa/s |
4+16(Digital) |
4 Mpts |
B. 옵션&악세서리
| 어플리케이션 | 모델번호 |
|---|---|
| ? 오실로스코프 기능 MSO 업그레이드 | DSOXT3MSO |
| 시리얼 프로토콜 | |
| ? 시리얼 트리거링 및 분석 기능 내장(I²C, SPI) | DSOX3EMBD (-LSS) |
| ? 컴퓨터 시리얼 트리거링 및 분석(RS232/UART) | DSOX3COMP (-232) |
| ? 센서 트리거링 및 분석(SENT) | DSOXT3SENSOR (-SEN) |
| ? 자동화 시리얼 트리거링 및 분석(CAN/CAN-FD/CAN-dbc/LIN) | DSOXT3AUTO (-AMS) |
| ? FlexRay 시리얼 트리거링 및 분석 | DSOX3FLEX (-FLX) |
| ? 오디오 시리얼 트리거링 및 분석(I²S) | DSOX3AUDIO (-SND) |
| ? MIL-STD 1553 및ARINC 429 시리얼 트리거링 및 분석 | DSOX3AERO (-AER) |
| 측정 어플리케이션 | |
| ? WaveGen 20 MHz 임의 파형/펑션 발생기 | DSOX3WAVEGEN (-001) |
| ? 디지털 전압계 및8디지트 카운터 통합 | DSOXT3DVMCTR (-DVM) |
| ? 전력 분석 어플리케이션 | DSOX3PWR (-PWR) |
| ? 마스크 한계 테스트 | DSOX3MASK (-LMT) |
| ? 향상된 기능의 비디오/TV 어플리케이션 패키지 | DSOX3VID (-VID) |
| 생산성 툴 | |
| ? 교육 키트(무료) | DSOXEDK (-EDK) |
| ? Infniium Offine 오실로스코프 분석 소프트웨어 | N8900A |
| ? 캡처 데이터의 무료 다운로드를 위한BenchVue | 34840B |
| ? 벡터 신호 분석기 소프트웨어 | 89601B (버전20 이상) |
| ? BenchLink Waveform Builder Pro 및Basic | 33503A |
| 어플리케이션 번들 | |
DSOXT3APPBNDL DSOX3FLEX, DSOX3MASK, DSOX3PWR, DSOXT3SENSOR, |
- 프로브
? N2843A : 패시브 프로브500 MHz, 10:1, 1 MΩ, 11 pF 표준(채널당1개)
? N2756A : 16개의 디지털 채널을 가진MSO 케이블(MSOX 모델 및DSOXT3MSO에서 표준 옵션)
? N2870A : 패시브 프로브35 MHz, 1:1, 1 MΩ, 11 pF
? 10076C : 패시브 프로브500 MHz 100:1 감쇠(4 kV)
? N2804A : 300 MHz 100:1 차동 프로브, 4 MΩ, 4 pF, ±300 V DC+peakAC
? N2805A : 200 MHz 100:1 차동 프로브, 4 MΩ, 4 pF, ±100 V, 5 m 케이블
? N2795A : 액티브 싱글 엔드 프로브1 GHz 1 pF 1 MΩ(AutoProbe 포함)
? N2797A : 액티브 싱글 엔드 프로브1.5 GHz (극한 온도용)
? N2750A : InfniiMode 차동 프로브1.5 GHz 700 fF 200 kΩ(AutoProbe 포함)
? N2790A : 차동 액티브 프로브100 MHz, ±1.4 kV (AutoProbe 포함)
? N2791A : 차동 액티브 프로브25 MHz, ±700 V
? N2818A : 200 MHz 10:1 차동 프로브(AutoProbe 포함)
? N2819A : 800 MHz 10:1 차동 프로브(AutoProbe 포함)
? 1147B : AC/DC 전류 프로브50 MHz 15 A (AutoProbe 포함)
? N2893A : AC/DC 전류 프로브100 MHz 15 A (AutoProbe 포함)
? N2820A : 2 채널 고감도 전류 프로브50 uA ~ 5 A
? N2821A : 1 채널 고감도 전류 프로브50 uA ~ 5 A
? N7020A : 전력 레일 프로브2 GHz, 1:1, 50 Ω에서 ±24 V의 옵셋 범위
- 권장 악세서리
? DSOXLAN : LAN/VGA 연결 모듈
? DSOXGPIB : GPIB 연결 모듈
? N2747A : 전면판 커버
? N6456A : 랙 장착 키트
? N6457A : 휴대용 소프트 케이스 및 전면판 커버
