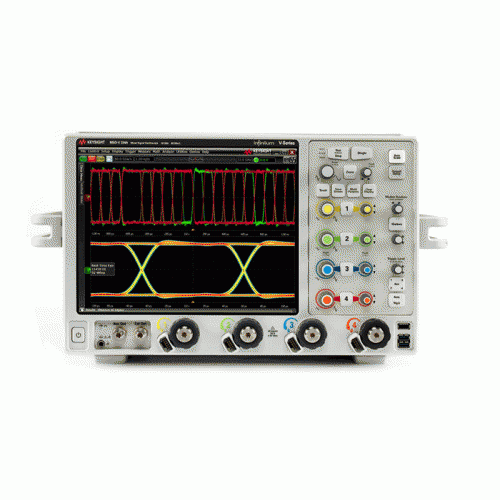

Infiniium V-시리즈 오실로스코프
A. 주요사양
- 세계 최고의 실시간 오실로스코프
- 2채널 샘플링 속도 80GSa/s / 4채널 샘플링 속도 40GSa/s
- 업계에서 가장 깊은 최대 2Gpts 메모리(MSO 모델에서는 채널당 표준 50Mpts)
- 최대 20GSa/s 타이밍 분해능의 업계 선도적인 16개 디지털 채널
- 업계에서 가장 광범위 어플리케이션별 측정 소프트웨어
- 표준 위원회에 등록된 애질런트 엔지니어의 전문성에 기반을 둔 사전 제작 인증 테스트 소프트웨어(사용자 정의 어플리케이션 애드온 기능의 유연성 향상)
- USB 3.1, PCI Express Gen 3, LPDDR4, HDMI 2.0, DisplayPort 1.2, 100G 이더넷, 10GBase-KR, MIPI, SAS 12G, SATA 6G 등의 새로운 기술 지원
- 키사이트로부터 직접 구입할 수 있는 MATLAB? 소프트웨어로 맞춤형 측정 및 분석 루틴, 사용자 정의 필터 또는 계측기 어플리케이션 제작 가능
- 탁월한 측정 정확도를 보장할 수 있는 업계 최고의 신호 무결성
- 최저 지터 측정 플로어(<100fs)
- 5.5를 초과하는 가장 높은 ENOB(Effective Number Of Bit) 값
- 50dBC를 초과하는 SFDR(Spurious Frequency Dynamic Range)
| DSO models (4Ch analog) | DSA models (4Ch analog) | MSO models (4Ch analog +16Ch Digital) | 대역폭 | 최대 샘플링 속도 | 메모리 | |
| 2 채널 | 4 채널 | |||||
| DSOV334A | DSAV334A | MSOV334A | 33 GHz | 16 GHz | 80 GSa/s | 2 Gpts(Option) 500 Mpts(Standard) 100 Mpts(DSAV model) |
| DSOV254A | DSAV254A | MSOV254A | 25 GHz | 16 GHz | 80 GSa/s | |
| DSOV204A | DSAV204A | MSOV204A | 20 GHz | 16 GHz | 80 GSa/s | |
| DSOV164A | DSAV164A | MSOV164A | 16 GHz | 16 GHz | 80 GSa/s | |
| DSOV134A | DSAV134A | MSOV134A | 13 GHz | 13 GHz | 80 GSa/s | |
| DSOV084A | DSAV084A | MSOV084A | 8 GHz | 8 GHz | 80 GSa/s | |
B. 옵션&악세서리
- Memory depth
| Option number on new oscilloscope | Option number on new oscilloscope |
|---|---|
| 50 Mpts/channel memory DSA models come standard with 100 Mpts/channel | Standard |
| 100 Mpts/channel memory upgrade5 | DSOV000-100 |
| 200 Mpts/channel memory upgrade | DSOV000-200 |
| 500 Mpts/channel memory upgrade | DSOV000-500 |
| 1 Gpts/channel memory upgrade | DSOV000-01G |
| 2 Gpts/channel memory upgrade | DSOV000-02G |
- Option
| Description | Option number on new oscilloscope |
|---|---|
| Hardware serial trigger | DSOV000-810 |
| MSO with additional 16 digital channels | Standard on MSO models |
| 1 TB removable Solid State Drive (SSD) with Windows 7 | DSOV000-801 |
| GPIB card-interface | DSOV000-805 |
| Performance veriication and deskew ixture | DSOV000-808 |
| Rack mount kit | N5470A |
| ANSI Z540 compliant calibration | DSOV000-A6J |
| Calibration + uncertainties + guardbanding (accredited)s | N2117A |
| Stack mount kit option for stacking two frames | DSOV000-AMG |
- Probe
| Description | Model number |
|---|---|
| 30 GHz IniniiMax III probe ampliier | N2803A |
| 25 GHz IniniiMax III probe ampliier | N2802A |
| 20 GHz IniniiMax III probe ampliier | N2801A |
| 16 GHz IniniiMax III probe ampliier | N2800A |
| 20 GHz IniniiMax III probe ampliier | N7000A |
| 16 GHz IniniiMax III probe ampliier | N7001A |
| 13 GHz IniniiMax III probe ampliier | N7002A |
| 8 GHz IniniiMax III probe ampliier | N7003A |
| QuickTip probe head | N2848A |
| QuickTip probe tip | N2849A |
| 16 GHz solder-in probe head | N5441A |
| 26 GHz solder-in probe head | N2836A |
| ZIF probe head | N5439A |
| 450 Ω ZIF tip replacement | N5440A |
| 250 Ω ZIF tip replacement | N5447A |
| 25 GHz PC board ZIF tip | N2838A |
| Browser (hand held) probe head | N5445A |
| Browser tip replacement | N5476A |
| 3.5 mm/2.92 mm/SMA probe head2 | N5444A |
| 30 GHz voltage termination adapter | N7010A |
| Performance veriication and deskew fixture | N5443A |
| Precision BNC adapter (50 ohm) | N5442A |
| Sampling scope adapter | N5477A |
| 2.92 mm head lex cable | N5448A |
| High impedance probe adapter (includes one passive probe) | N5449A |
- MSO Probe & Accessories
| Description | Model number |
|---|---|
| Single-ended lying lead set | E5382B |
| Single-ended soft touch connectorless probe | E5390A |
| 1/2 size soft touch connectorless probe | E5398A |
| Differential soft touch probe | E5387A |
| Differential lying leads | E5381A |
C. 제품 관련 자료
