RF신호발생기

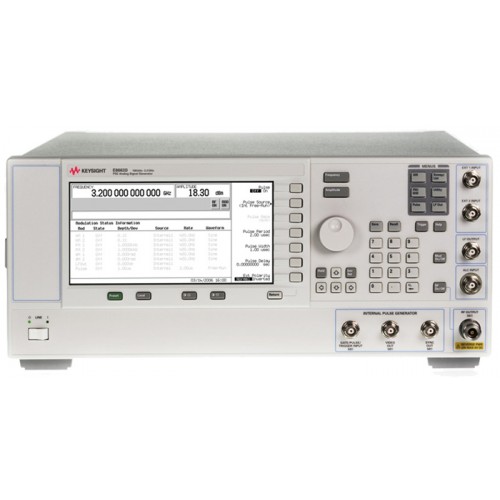

PSG 시리즈 신호 발생기
A. 주요사양
- 최대 44 GHz의 세계 최초 통합 벡터 신호 발생기
- 최대 67 GHz의 최초 아날로그 신호 발생기(70 GHz까지 작동)
- 1와트 출력 전력의 한계를 극복한 최초의 마이크로웨이브 아날로그 신호 발생기
- 최대 67 GHz의 최초 아날로그 신호 발생기(70 GHz까지 작동)
- 1와트 출력 전력의 한계를 극복한 최초의 마이크로웨이브 아날로그 신호 발생기
| Vector Signal Generators | Analog Signal Generators | ||
| Model number | E8267D | E8257D | E8663D |
| Frequency range (min. to max.) | 100 kHz to 44 GHz | 100 kHz to 70 GHz | 100 kHz to 9 GHz |
| Frequency switching (list mode) | 9 ms | 9 ms | 9 ms |
| Sweep mode | Step, list, ramp | list, step, ramp | list, step, ramp |
| Output power (minimum) | ?130 dBm | ?135 dBm | ?135 dBm |
| Output power (maximum; at 1 GHz) | +22 dBm (at 20 GHz) | +26 dBm (at 20 GHz) | +23 dBm |
| Level accuracy (at 1 GHz) | ± 0.8 dB (at 20 GHz) | ± 0.8 dB (at 20 GHz) | ± 0.6 dB |
| SSB phase noise (at 1 GHz; 20 kHz offset) | ?143 dBc/Hz (at 10 kHz offset) | ?126 dBc/Hz (at 10 GHz, 10 kHz offset) | ?143 dBc/Hz (at 10 kHz offset) |
| Harmonics (at 1 GHz) | ?55 dBc | ?55 dBc | ?55 dBc |
| Non-harmonics (at 1 GHz) | ?88 dBc | ?88 dBc | ?88 dBc |
