스펙트럼 분석기

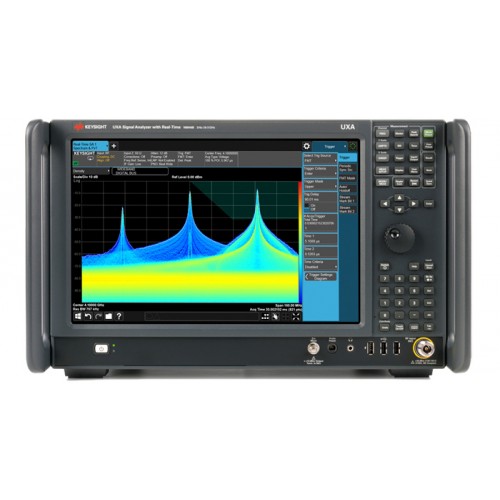

X-시리즈(UXA/PXA/MXA/EXA/CXA) 신호 분석기
A. 주요사양
- 가장 광범위한 어플리케이션별 소프트웨어로 원버튼 측정 또는 심층적 문제해결 달성
- 주파수, 대역폭, 리얼타임 분석, CPU 등의 업그레이드
- 어떤 계측기를 선택하시든 R&D부터 제조까지 100% 코드 호환성을 통해 조직 전체에서 일관된 측정 촉진
- 리얼타임 스펙트럼 분석을 통해 알고 있었던 신호나 몰랐던 신호 중 가장 놓치기 쉬운 신호를 확인, 저장 및 분석
- 510 MHz 대역폭 전체에서 75 dBc SFDR(Spurious-Free Dynamic Range)로 이전에는 볼 수 없었던 신호 확인
- NFE(Noise Floor Extension)을 사용해서 로우 레벨 신호를 보다 정확하게 측정하여 측정 노이즈 최대 10 dB까지 감소
- 새로운 멀티터치 UI의 더욱 간편한 측정 셋업 및 맞춤형 뷰
- 주파수, 대역폭, 리얼타임 분석, CPU 등의 업그레이드
- 어떤 계측기를 선택하시든 R&D부터 제조까지 100% 코드 호환성을 통해 조직 전체에서 일관된 측정 촉진
- 리얼타임 스펙트럼 분석을 통해 알고 있었던 신호나 몰랐던 신호 중 가장 놓치기 쉬운 신호를 확인, 저장 및 분석
- 510 MHz 대역폭 전체에서 75 dBc SFDR(Spurious-Free Dynamic Range)로 이전에는 볼 수 없었던 신호 확인
- NFE(Noise Floor Extension)을 사용해서 로우 레벨 신호를 보다 정확하게 측정하여 측정 노이즈 최대 10 dB까지 감소
- 새로운 멀티터치 UI의 더욱 간편한 측정 셋업 및 맞춤형 뷰
| Key specifications | N9040B | N9030B | N9020B | N9010B | N9000B |
| Frequency range | 3 Hz to 26.5 GHz | 3 Hz to 50 GHz | 10 Hz to 26.5 GHz | 10 Hz to 44 GHz | 9 kHz to 26.5 GHz |
| Phase noise, 1 GHz (10 kHz offset) | ?136 dBc/Hz | ?136 dBc/Hz | ?114 dBc/Hz | ?109 dBc/Hz | ?110 dBc/Hz |
| Maximum third order dynamic range, 1 GHz | 119 dB | 119 dB | 116 dB | 110 dB | 111 dB |
| Displayed average noise level, 1 GHz | ?171 dBm | ?171 dBm | ?166 dBm | ?163 dBm | ?163 dBm |
| Standard attenuator range/step | 70 dB/2 dB | 70 dB/2 dB | 70 dB/2 dB | 60 dB/10 dB | 50 dB/10 db |
| Overall amplitude accuracy | ± 0.16 dB | ± 0.19 dB | ± 0.23dB | ± 0.27dB | ± 0.50dB |
B. 제품 관련 자료
