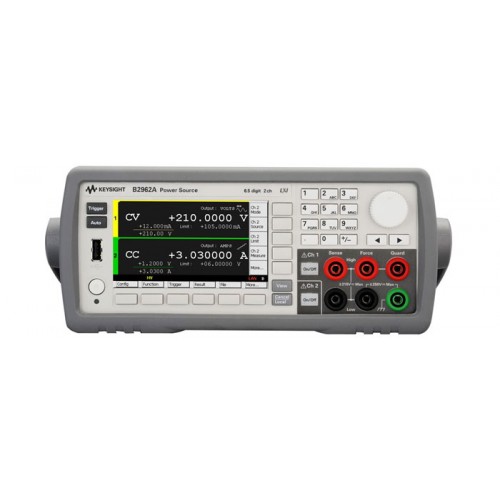

B2961A/B2962A 시리즈 정밀 소스/측정 장치
A. 주요사양
- 최고 210 V/10.5 A까지 6.5 디지트 정밀 쌍극성 전압/전류 소스
- 외장형 초저노이즈 필터를 통한 10μVrms 출력 노이즈
- 100 nV/10 fA 소싱 분해능
- 정밀 임의 파형 발생 기능
- 프로그래밍 가능 출력 저항 및 에뮬레이션
- 전면판에서 시간 도메인 전압/전류 모니터링
- 외장형 초저노이즈 필터를 통한 10μVrms 출력 노이즈
- 100 nV/10 fA 소싱 분해능
- 정밀 임의 파형 발생 기능
- 프로그래밍 가능 출력 저항 및 에뮬레이션
- 전면판에서 시간 도메인 전압/전류 모니터링
| B2961A/ B2962A | B2961A/ B2962A LNF (낮은 노이즈 필터) | B2961A/ B2962A ULNF (초저 노이즈 필터) | |||
| 채널 수 | 1 / 2 | 1 / 2 | 1 / 2 | ||
| 최대 출력 | 전압 | ± 210 V | ± 210 V | ± 42 V | |
| 전류 | DC | ± 3.03 A | ± 3.03 A | ± 105 mA | |
| 펄스 | ± 10.5 A | ± 10.5 A | ± 105 mA | ||
| 전원 | 31.8 W | 31.8 W | 31.8 W | ||
| 소스 | 최대 디지트 | 디지트 | 6.5 | 6.5 | 6.5 |
| 최소 분해능 | 전압 | 100 nV | 100 nV | 100 nV | |
| 전류 | 10 fA | 10 pA | 10 pA | ||
| 노이즈 | 0.1 Hz - 10 Hz | < 5 μVpp < 1 pApp | < 5 μVpp < 1 pApp | < 5 μVpp < 1 pApp | |
| 10 Hz - 20 MHz | 3 mVrms | 350 μVrms | 10 μVrms 1 nVrms/√Hz (10 kHz에서) | ||
| 측정 | 최대 디지트 | 디지트 | 4.5 | 4.5 | 4.5 |
| 임의 파형의 최소 프로그래밍 가능 주기 | 10 μs (100,000 pts/s) | 10 μs (100,000 pts/s) | 10 μs (100,000 pts/s) | ||
B. 옵션 & 악세서리
| Description | Model number |
|---|---|
| Ultra Low Noise Filter, 42V/105mA, 50 Ω (N1294A-021) | LN1 |
| Low Noise Filter, 210V/3A (N1294A-022) | LN2 |
| Rack mount kit | 1CM |
| Banana - Triax Adapter for 2-wire (non Kelvin) connection | N1294A-001 |
| Banana - Triax Adapter for 4-wire (Kelvin) connection | N1294A-002 |
| Ultra Low Noise Filter, 42V/105mA, 50 Ω | N1294A-021 |
| Low Noise Filter, 210V/3A | N1294A-022 |
| GPIO-BNC Trigger Adapter | N1294A-031 |
C. 제품 관련 자료
| (제품사양서) B2961A, B2962A 6.5 Digit Low Noise Power Source | 다운 |
